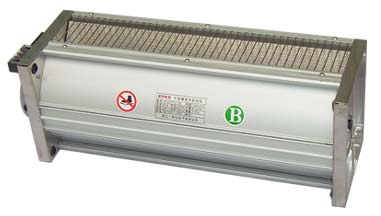

 横流式冷却风机 |
|
|
本产品严格按JB/T8971－1999《干式变压器用横流式冷却风机》设计生产。电机定、转子铁芯采用优质冷轧硅钢片；低噪音轴承；叶轮采用铝合金表面电泳处理，再通过精细的动平衡调校；左右端板采用不锈钢板冲压成型，进风板、出风板和导风板采用铝合金型材搭扣组合；整个风机结构合理，造型美观，具有风量大、噪声小、温升低、寿命长、运行平稳、安装方便等特点。 |

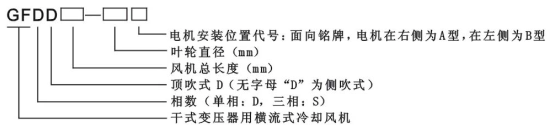

型号说明： |
 |
|
例：风机型号为GFDD470-120A，表示工作电压单相220V、风机总长为470mm，叶轮直径为120mm，电机安装在右侧的顶吹式干式变压器用横流式冷却风机。 |
|

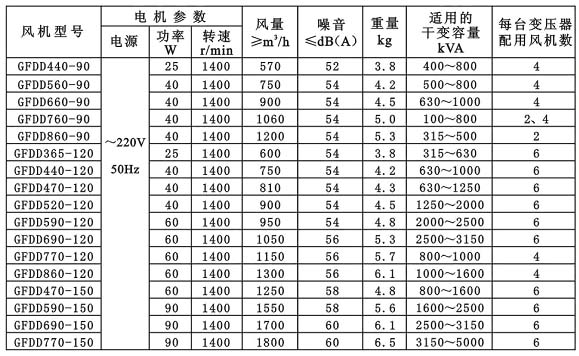

技术参数：
|
 |
|
注：上表中未列出的风机规格，可根据用户要求定制 |
安装步骤： |
-
冷却风机一般安装在干式变压器下夹件旁边，将底下及外面的冷空气吹向干式变压器的线圈内，使干式变压器能充分冷却。安装时应根据冷却风机的出风角度（与水平夹角约为135°）及出风口位置，使风机的出风能最顺利地进入干式变压器的高低压线圈间的风道，从而使散热效果最佳。
-
该冷却风机安装一般采用下底脚支撑式，这种安装方式是将底架做成一框架并固定在夹件或底脚上，然后将风机安装在框架上。为了减小风机的振动，安装时应在底脚下垫上橡胶块。
-
为了不影响冷却风机的出风量，安装时其进风口（指外侧面）应与封闭的障碍物保持一定的距离（一般不小于10cm），使风机的进风顺畅，建议风机进风口附近的外壳应开有通风孔。
|

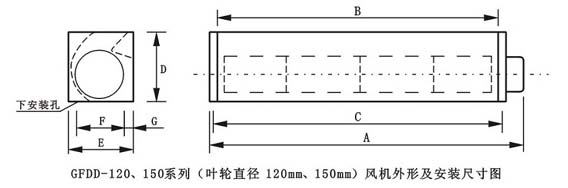

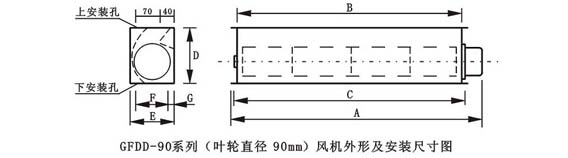

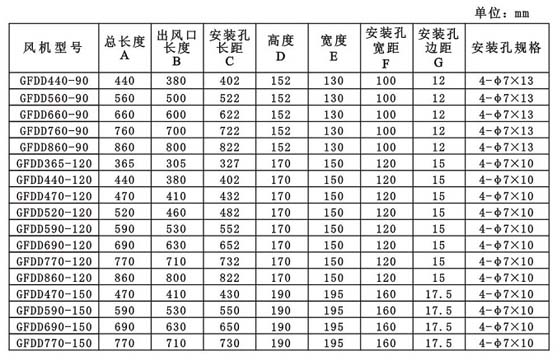

外形尺寸和安装： |
|
|
|
|
|
|
